KVVP控制電纜的型號規格以及字母代號含義

陜西電纜廠

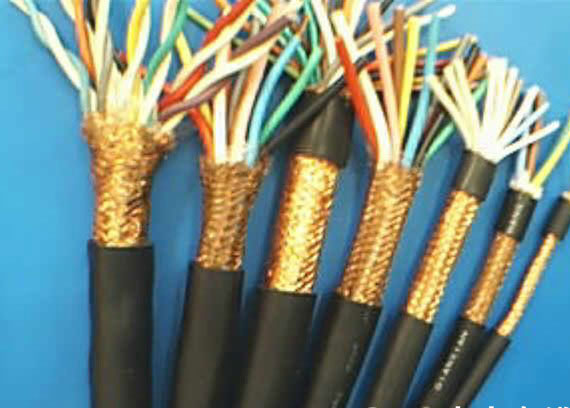

控制電纜產品介紹：我廠主要生產的控制電纜系列產品有：KVV銅芯聚氯乙烯絕緣聚氯乙烯護套控制電纜、KYV聚乙烯絕緣聚氯乙烯護套控制電纜、KVJV交聯聚乙烯絕緣聚氯乙烯護套控制電纜;KVVP銅芯聚氯乙烯絕緣編制屏蔽聚氯乙烯護套控制電纜、KYVP聚乙烯絕緣編制屏蔽聚氯乙烯護套控制電纜、KVJVP交聯聚乙烯絕緣編制屏蔽聚氯乙烯護套控制電纜;

產品特點及用途適:用于交流額定電壓450/750及以下儀表用控制電纜產品，巡回檢測裝置屏蔽電纜采用對絞鋁塑復合膜屏蔽和銅絲編織屏蔽，抗干擾性能優越，廣泛用于計算機測控裝置。

鎧裝控制電纜介紹：聚氯乙烯絕緣細鋼絲鎧裝或者鋼帶鎧裝的聚氯乙烯護套礦用控制電纜，敷設在室內、電纜溝中、管道、豎井內及地下，能承受一定的拉力作用和機械外力作用。

為了能夠滿足國內外用戶的需求 常用控制電纜，我廠開發了耐火型、阻燃型、低煙無鹵、低煙低鹵型控制電纜 控制電纜，適用于有特殊需求的

場合，如高層建筑、地鐵、車站、公共場所等。電纜的性能除了符合國家標準外，達到了國際電工委員會IEC227標準所規定的要求。

屏蔽鋼帶鎧裝控制電纜主要有：

KVVP2銅芯聚氯乙烯絕緣聚氯乙烯護套屏蔽鋼帶鎧裝控制電纜；

KYVP2聚乙烯絕緣聚氯乙烯護套屏蔽鋼帶鎧裝控制電纜；

KYJVP2交聯聚乙烯絕緣聚氯乙烯護套屏蔽鋼帶鎧裝控制電纜；

主要敷設在室內、電纜溝、管道埋地等能承受較大接卸歪理的固定場合。

KVV控制電纜的使用特性：
控制電纜[1]適用于工礦企業、能源交通部門、供交流額定電壓450/750伏以下控制，臨近及保護線路等場合使用的聚氯乙烯絕緣，聚氯乙烯護套控制電纜。
本產品執行標準：GB/t9330.1—2008＼GB9330.2—88
KVV控制電纜的型號及名稱 ：　　
KVV—銅芯聚氯乙烯絕緣、聚氯乙烯護套控制電纜。 　　
KVVPL—銅芯聚氯乙烯絕緣、聚氯乙烯護套鋁箔屏蔽控制電纜。 　　
KVV 22 —銅芯聚氯乙烯絕緣、聚氯乙烯護套鋼帶鎧裝控制電纜。 　　
KVVRP—銅芯聚氯乙烯絕緣、聚氯乙烯護套編織屏蔽控制軟電纜。 　　
KVVP 2 —銅芯聚氯乙烯絕緣、聚氯乙烯護套銅帶屏蔽控制電纜。 　　
KVVP—銅芯聚氯乙烯絕緣、聚氯乙烯紡織屏蔽控制電纜。 　　
KVVR—銅芯聚氯乙烯絕緣、聚氯乙烯護套控制軟電纜。

1、控制電纜系列代號 ：K--控制電纜
2、材料特征代號：
V--聚氯乙烯絕緣
YJ--交聯聚乙烯或交聯聚烯烴絕緣
V--聚氯乙烯護套
Y--聚乙烯或聚烯烴護套
3、結構特征代號：
P--編織屏蔽
P2--銅帶屏蔽
P3--鋁/塑復合薄膜屏蔽
R--軟結構（移動敷設）
2--雙鋼帶鎧裝
3--鋼絲鎧裝
2（第二個數字）--聚氯乙烯外護套
3（第二個數字）--聚乙烯或聚烯烴外護套
4、額定電壓：450/750V
5、規格：芯數×每芯截面積(如果有不同截面積的，+芯數×每芯截面積）
例如：銅芯交聯聚乙烯絕緣聚氯乙烯護套雙鋼帶鎧裝控制電纜，額定電壓450/750V，4芯，2.5平方毫米：KYJ22-450/750V 4×2.5
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽控制電纜,額定電壓450/750V，24芯，1.5平方毫米：KVVP2-450/750V 24×1.5
